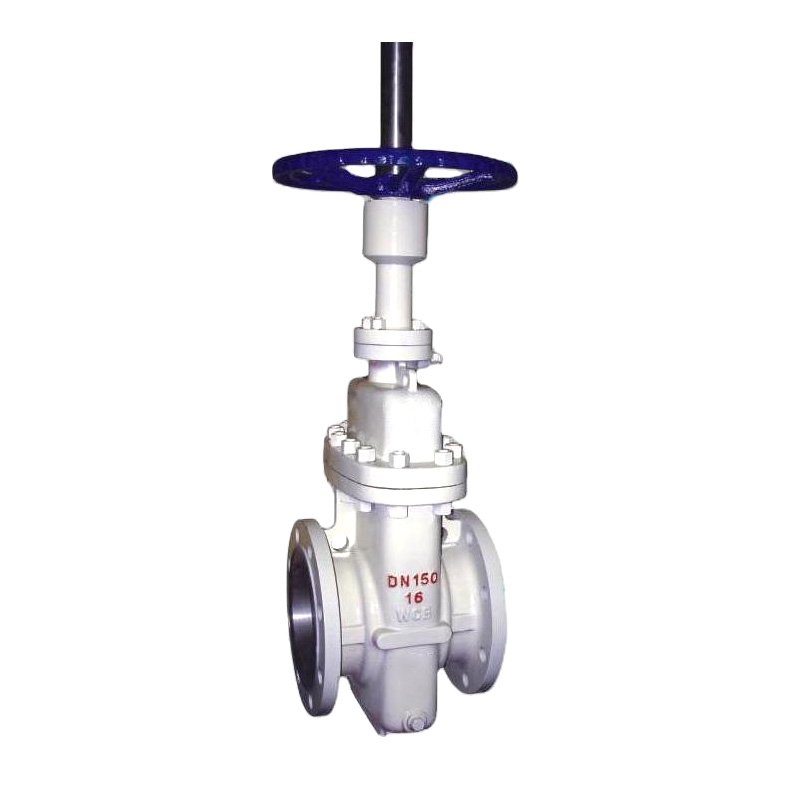

手动平板闸阀概述：
手动平板闸阀适用于天然气，石油，化工，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。适用于天然气开采和净化的长输管线。
手动平板闸阀的特点：1.阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。阀座与密封物间为面对面密封。
2.阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。
3.阀门执行机构的故障不会影响到阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。
(1) 轭架套管–铝青铜轭架套管配置针形止推轴承，减少操作扭矩。
(2) 阀杆–螺纹长度直到托架；销钉和点焊；具有稳定性。
(3) 压力密封–结构简单，配置分段扣环和碳钢垫圈，助于拆卸和实现阀帽密封。
(4) 阀座环–焊接阀座环垂直于流动通道，易于维护。
(5) 执行机构–这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。
(6) 轭架–装配式轭架通过抗震测试，易于维护和安装执行机构。
(7) 压盖–两件式，自调节压盖，避免被弹出。
(8) 整体后座–硬面，使用长。
(9) 阀瓣–弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。
(10) 整体止动–整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座稳定。
平板闸阀执行标准：
设计规范
结构长度
连接法兰
试验与检验
压力-温度
产品标识
JB/T5298
JB/79
GB9131
GB/T12220
API6D
ANSI-16.5
ANSI B16.34
MSS SP-25
平板闸阀产口性能规范：
设计等级
常温下试验压力（MPa）
适用温度℃
适用介质
壳体
左密封
低压密封
“G”型
“D”型
普通型
“抗硫”型
“基本”型
公称压力PN（MPa）
1.6
2.4
1.76
0.6
-29～50
-45～21
-2～121
H2S和CO2总含量大于500mg/m2的介质
石油天然气、水等
2.5
3.75
2.75
4.0
6.0
4.4
6.4
9.6
7.04
磅级Lb
150
3.0
2.2
300
7.7
5.6
手动平板闸阀PN4.0MPa-10.0MPa：
4.0MPa
DN
L
D
D1
D2
Y
Do
f
f2
b
H
H1
n-Φd
凹凸法法MFM(K)Z43WF-40(K)Z543WF-40(K)Z643WF-40(K)Z943WF-40
50
250
160
125
100
88
3
4
20
584
80
4-Φ18
65
280
180
145
120
110
22
634
95
8-Φ18
310
195
135
121
679
102
350
230
190
4.5
24
863
115
8-Φ23
400
270
220
188
176
28
940
133
8-Φ25
450
218
204
30
1040
152
200
550
375
320
282
260
38
1282
12-Φ30
650
445
385
345
313
42
1495
223
12-Φ34
750
415
408
364
46
1701
16-Φ34
850
470
510
465
422
500
5
52
1880
950
655
585
535
474
305
58
2200
20-Φ41
1050
680
610
560
524
60
2480
335
1150
755
670
612
576
62
2890
380
20-Φ48
600
1350
890
795
730
678
6
20-Φ54
700
1450
995
900
835
768
68
3985
24-Φ54
800
1650
1135
1030
960
876
76
4750
570
24-Φ58
Z945X-16Q电动弹性座封闸阀
Z45H-16C铸钢法兰暗杆闸阀
FDZ45H-16C铸钢防盗闸阀
Z15T-10丝扣硬密封闸阀
SZ15X-16Q防盗加密带锁闭磁铁性内螺纹弹性座封软密封闸阀
Z15X-16Q丝扣软密封闸阀
Z41T硬密封明杆闸阀
Z45T暗杆楔式闸阀
Z45X-16Q法兰暗杆闸阀
Q41F-16C
Z41W-16P不锈钢闸阀
LMD螺旋闸门
