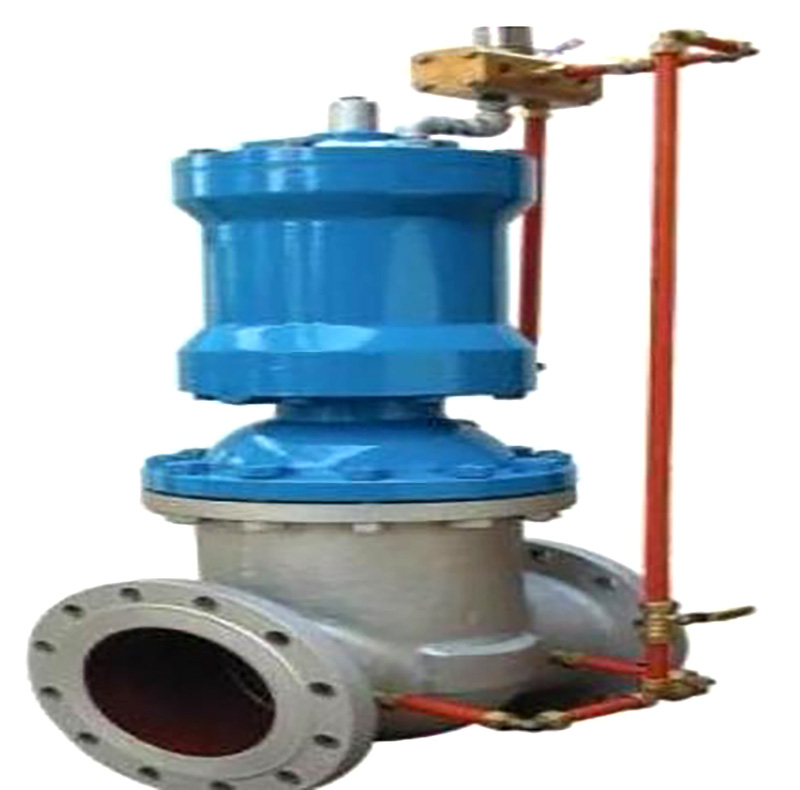

HZ145T电磁液动双速自闭闸阀

更新：2021-08-20 点击：83

阀门品牌：北阀科技集团股份有限公司
联系电话：

产品介绍


HZ145T电磁液动双速自闭闸阀经济效益及用途简介：

为避免给排水管网中水锤危害和减少水头损失,节约电能和减轻工人劳动强度,我厂根据北京市政设计院资料,经多年的试产销和局部修改,使该阀性能更趋完善。

该阀安装于各级泵站,取消机泵组常设的止回阀,电动闸阀,水锺消除器,在电控设备的配合使用下,可实现自控,远控和集中控制,并可实现泵阀操作一体化,同时该阀能在电网事故停电时自动关闭。与手动,电动阀相比,具有密封性好,安全可靠,使用寿命长,维修方便,无噪音,无污染等特点,由于阀门关闭过程为先快后慢故能消除停泵关阀水锤过压,确保管网设备安全运行。

由于取消了止回阀等设备,因此大大减少了水头损失,如使用一台 DN500双速阀,当管道内流速为2m/s时,每年可节电2万度左右,其节电值大于该阀价值,所以该阀是能节电,节资,安全,省力的先进设备。

HZ145T电磁液动双速自闭闸阀维护保养及安装调试注意事项：

运输和储存期间,阀门应处于关闭状态,长期存放的阀门需定期检查

清除表面污垢刷防锈漆。

库存半年的阀门,在安装前应接上 0.4 － 1Mpa 压力源试运行数次,确

定无问题时再安装,本产品出厂时已基本调好,安装时请不要解体,配供的

电磁阀可安装在适当位置,该换向阀的安装和使用请阅“电磁换向阀说明

书"。

限位套是防止驱动介质突然增压太大时将闸板关闭过紧,造成开启困

难而设的限位装置,请勿随便松动,阀门在使用中如出现关闭不严,请适当

将此套向上调,然后紧固螺母。

当双速阀电路与水泵电机联网时,在水泵电机断电后,水泵返转数如

过多则将行程开关的滚轮位置适当往下调,以延后水泵电机断电时间。

5 ,件 11 连接板位置的变动,可以改变慢关开始点。往上调,慢关开始点为延后,往下调,慢关开始点为提前。件 5 调节螺栓主要为慢关时间量的微调件,将调节螺栓顺时针旋转,为延长慢关时间,将调节螺栓逆时针旋转为缩短慢关时间。件 11 , 5 两件出厂时已基本调好,适用于主管线 10 公里以内,如超过 10 公里,请将件 11 连接板的位置适当往下调,但不得超过件 8 顶杆的zui大压缩量。

主要外型尺寸及驱动介质接管螺纹：

通径 DN	D	D 1	Z		H	H 1	L	管径 G	质量 Kg
100	220	180	8	19	840	940	229	1/2	95
150	285	240	8	23	940	1090	267	1/2	125
200	340	295	8	23	1040	1240	292	1/2	175
250	395	350	12	23	1140	1390	330	1/2	235
300	445	400	12	23	1240	1540	356	1	400
350	505	460	16	23	1360	1710	381	1	450
400	565	515	16	28	1490	1890	406		620
500	670	620	20	28	1700	2200	457		1005
600	780	725	20	31	2060	2660	508	2	1590
700	895	840	24	31	2970	3670	610	2	1680
800	1015	950	24	34	3410	4210	660	2	1800
