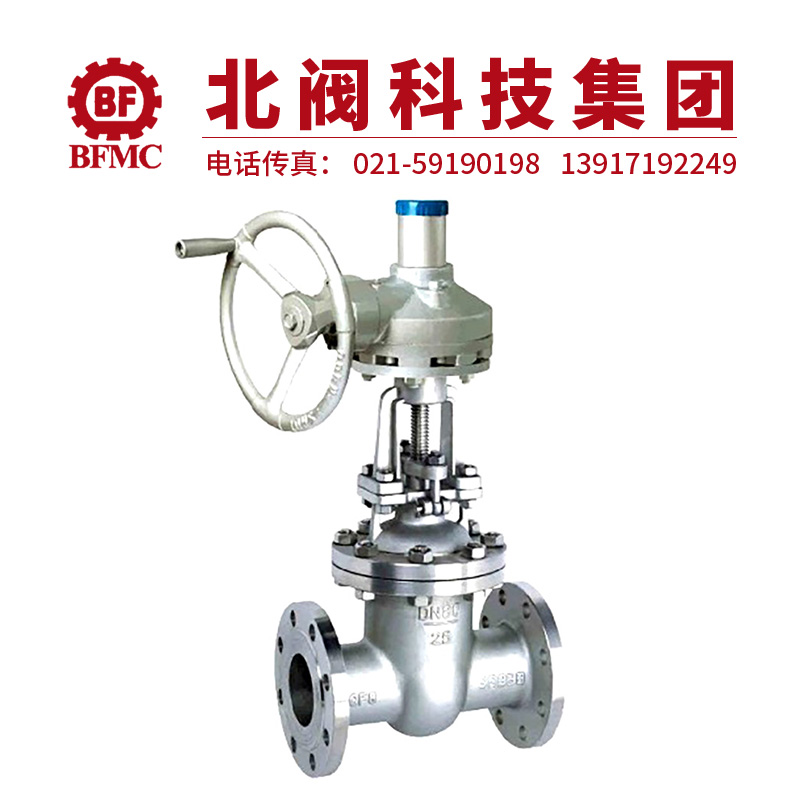

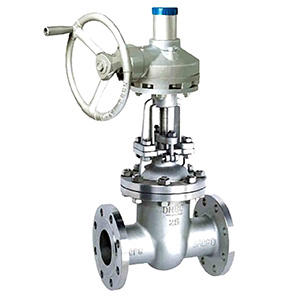

伞齿轮不锈钢闸阀原理：
伞齿轮不锈钢闸阀采用齿轮传动，性能稳定，适合大口径管道，是一种常见通断截断阀门。该阀关闭件（闸板）采用弹性结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此，该阀门密封可靠，并且不会产生闸板楔柱。
伞齿轮闸阀特点：
1、设计合理，密封可靠，通道流畅，流阻系数小。2、支管两端为焊接连接，阀门的开启和关闭由齿轮传动装置来控制。
3、闸板、阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。4、 阀门关闭主要通过阀盖上的锥齿轮机构及能够调整的为双式单闸板，万向顶、夹圈等组成，借阀体内导向作升降运动。
5、采用楔式弹性闸板或钢性楔式单闸板结构，中大口径设置滚动轴承，开关灵活，启闭轻松。6、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。7、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。8、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
9、压力自紧式密封机构，借介质压力压紧楔形密封圈来达到密封，介质压力越高密封性能越好。
伞齿轮不锈钢闸阀外形结构及连接尺寸：
1.6MPa结构尺寸：
尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
mm
130
160
180
265
280
325
550
650
700
800
H
175
210
358
373
435
614
674
818
1225
1415
1630
1780
2050
2181
2599
W
240
320
360
720
