产品概述：

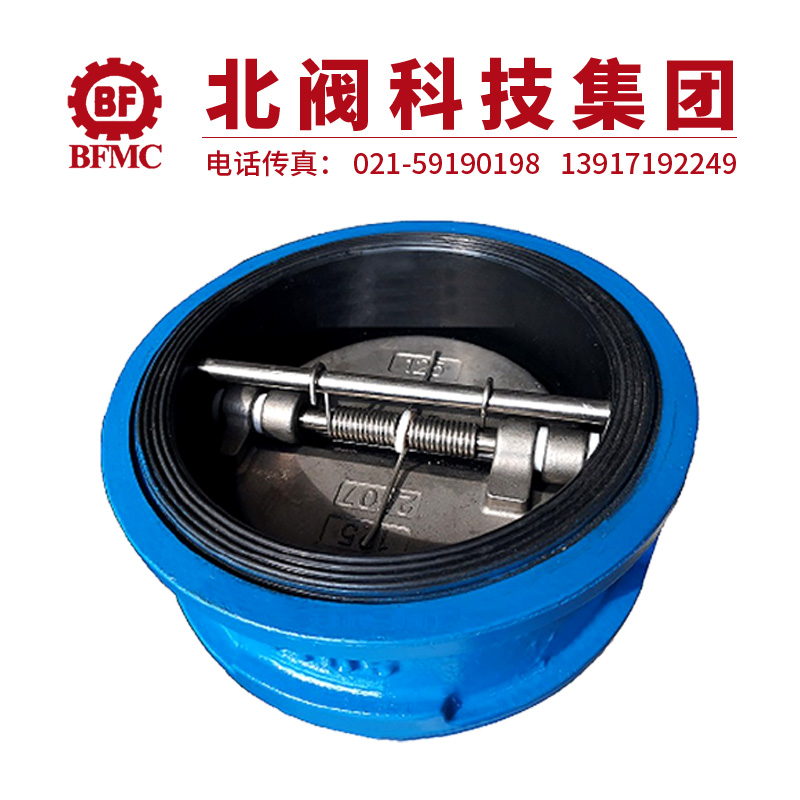

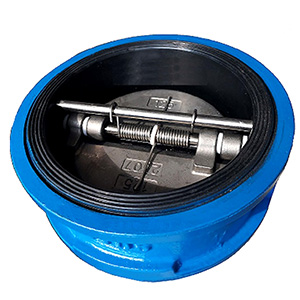

对夹式蝶形双瓣式全衬胶止回阀H76J对夹双瓣旋启式衬胶止回阀/对夹双瓣式衬胶止回阀/对夹式衬胶止回阀/衬胶对夹止回阀/对夹式蝶形衬胶止回阀/衬胶对夹式止回阀/衬胶单向阀/全衬里双瓣对夹止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门。属于对夹碟型旋启式类型的止回阀，本产品体积小，流道广，阻力系数低，关闭快的性能特点，是性能优越的一种止回阀，广泛的使用在化工、冶金，煤矿、给水等场合。 为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计了铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。阀瓣可以全部用金属制成，也可以在金属外包裹橡胶，这取决于使用性能的要求。对夹衬胶止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。
应用范围：
双瓣旋启对夹式止回阀适用于公称压力PN10～PN420、Class150～Class2500；公称通径DN15～DN1200、NPS1/2～48；工作温度-196℃～540℃的管路上，用于防止介质倒流。通过选用不同的材质，对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
外形尺寸：
公称通径DN(mm)
L(mm)
H(mm)
D（mm）
1.0MPa
1.6MPa
50
43
60
105
65
46
73
124
80
64
89
142
100
110
162
125
70
141
192
150
76
168
218
200
219
272
273
250
114
328
300
324
378
384
