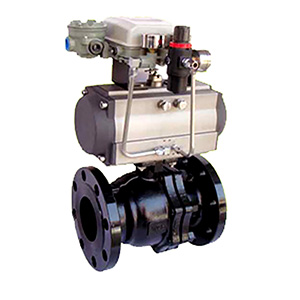

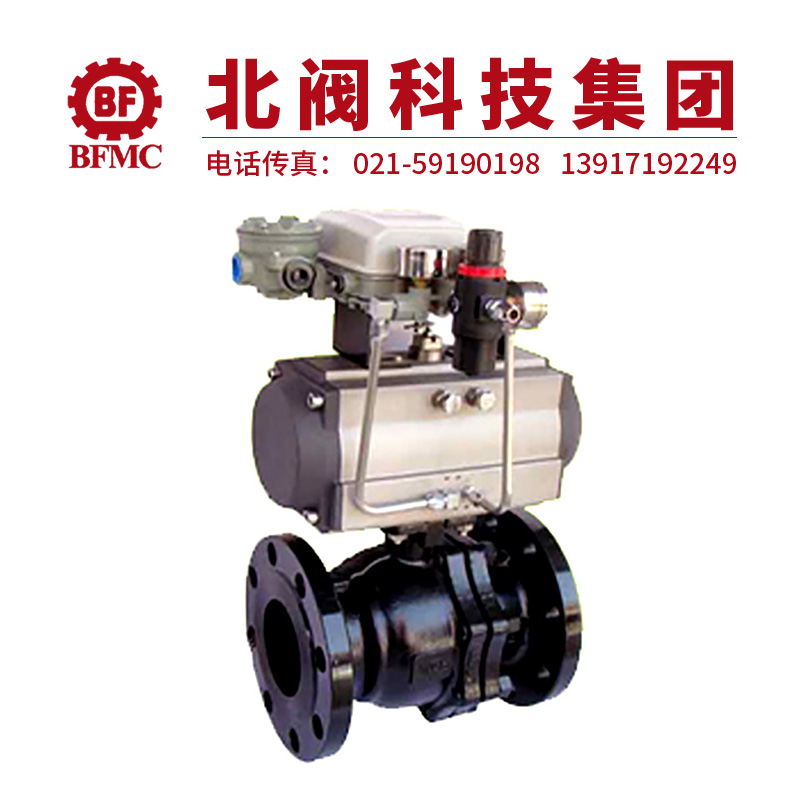

Q641F气动调节球阀说明:
气动调节球阀是一种转角为0-90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用气缸式执行机构,球阀分单作用和双作用两种型号。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。气动调节球阀主要用于截断或接通管路中的介质，可用于流体的调节与控制，它与其它阀类相比，具有以下一些
Q641F气动调节球阀优点：1、流体阻力小、球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。2、止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。3、阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。4、阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
Q641F气动调节球阀外形尺寸:
公称通径DN(mm)
尺寸(mm)
执行器型号
L
D
D1
D2
b
f
Z-Φd
15
108
95
65
45
14
2
4-14
GTD52/GTE63
20
117
105
75
55
GTD63/GTE83
25
127
115
85
32
140
135
100
78
16
4-18
GTD83/GTE110
40
165
145
110
3
GT83/GTE110
50
178
160
125
190
180
120
18
GTD110/GTE127
80
203
195
8-18
GTD127/GTE127
305
215
155
GTD127/GTE160
256
245
210
185
22
GTD160/GTE190
150
394
280
240
24
8-23
GTD190/GTE210
200
457
335
295
265
26
12-23
GTD210/AWS20
250
533
405
320
30
12-25
AW18/AWS25
